Hai teman – teman bagaimana kabanya hari ini, semoga baik baik saja ya. Dalam kesempatan kali ini saya akan menjelaskan sebuah materi yang sangat dasar dan mungkin sering  dijumpai. Yaitu flowchart, pasti tak asing ketika melihat materi tersebut. Materi ini biasa digunakan untuk membuat sebuah perencanaan ataupun biasa untuk menyusun sebuah proses kedalam suatu gambaran dan juga banyak memuat simbol – simbol didalamnya. Pasti teman – teman penasaran bukan, apa sih pengertian dari flowchart dan apa saja simbol – simbol dari flowchart. Jadi, yuk langsung saja kita mulai dari Definisinya dan dilanjut dengan simbol – simbolnya.

Pengertian Flowchart

Flowchart adalah membuat suatu runtunan proses perencanaan yang dikemas dengan memuat simbol – simbol yang mempunyai makna khusus dan dibuat secara mendetail agar bisa dengan mudah untuk melakukan proses pada suatu program tersebut.

Perencanaan ini biasa digunakan saat akan membuat program yang disana juga mengandung tujuan dan sebuah opsi disaat tujuan awal tidak bisa dilakukan atau terkena kendala. Juga mendasari mengenai analisa dari suatu masalah yang sudah dikaji dengan memuat hasil pemikiran dan gambaran dari beberapa pihak yang mengatasi. Adapun analisa tersebut pasti mendapat suatu pemikiran yang berbeda – beda. Sehingga pada flowchat mempunyai titik besar dari perancangannya, yaitu terdiri dari input, proses dan output. Dari situ kita dapat menyimpulkan bahwa tujuan dari flowchart adalah menyampaikan perencanaan dalam beberapa pemikiran, diproses menjadi suatu yang ringkas dan menghasilkan hasil yang sesuai dengan keinginan secara informatif dan mudah dipahami.

Jenis Flowchart

Selanjutnya adalah jenis – jenis flowchart, teman – teman tau tidak ada berapa jenis – jenis flowchart. Ya benar, flowchart sendiri memiliki lima jenis dan tentunya setiap flowchart mempunyai tujuan yang berbeda.

Flowchart Dokumen

Flowchart yang pertama ini biasa untuk melusuri suatu alur dari form satu ke form yang lain, guna untuk mengetahui tahap laporan yaitu memproses,mencatat, dan menyimpan. Flowchart ini juga sering disebut dengan Document Flowchart dan Paperwork Flowchart.

Flowchart Program

Flowchart selanjutnya adalah flowchart program yaitu flowchart yang menggambarkan dengan penyampaian yang sangat rinci dari setiap proses yang akan diprogram. Ada dua macam dari flowchart program, yaitu Flowchart logika program atau yang biasa disebut program logic flowchart dan flowchart program komputer terinci dengan sebutan detailed computer program flowchart. Dari kedua macam flowchart tersebut pasti keduanya mempunyai tujuan yang berbeda.

Flowchart Proses

Flowchart yang ketiga yaitu flowchart proses menggambarkan rekayasa industri yang dilakukan secara merinci dan analisis terlebih dahulu langkah – langkah yang akan dibuat selanjutnya didalam sebuah prosedur ataupun sistem.

Flowchart Sistem

Flowchart keempat adalah flowchat sistem. Biasa menamapilkan suatu tahapan atau pada saat proses kerja berlangsung dalam sistem dengan cara menyeluruh dan juga menguraikan sebuah urutan pada prosedur dalam sistem.

Flowchart Skematik

Terakhir dari jenis – jenis flowchart adalah flowchart skematik. Flowchart ini berfungsi hampir sama dengan flowchat sistem yaitu dengan menampilkan sebuah alur prosedur yang ada pada suatu sistem. Namun yang membuat berbeda adalah dalam alur penggambarannya dengan menggunakan simbol – simbol yang berbeda. Flowchart skematik juga membuat orang mudah memahami dengan cara menggambarkan sebuah komputer beserta peralatannya yang juga membuat berbeda dengan flowchart sistem.

Gambar Simbol – simbol

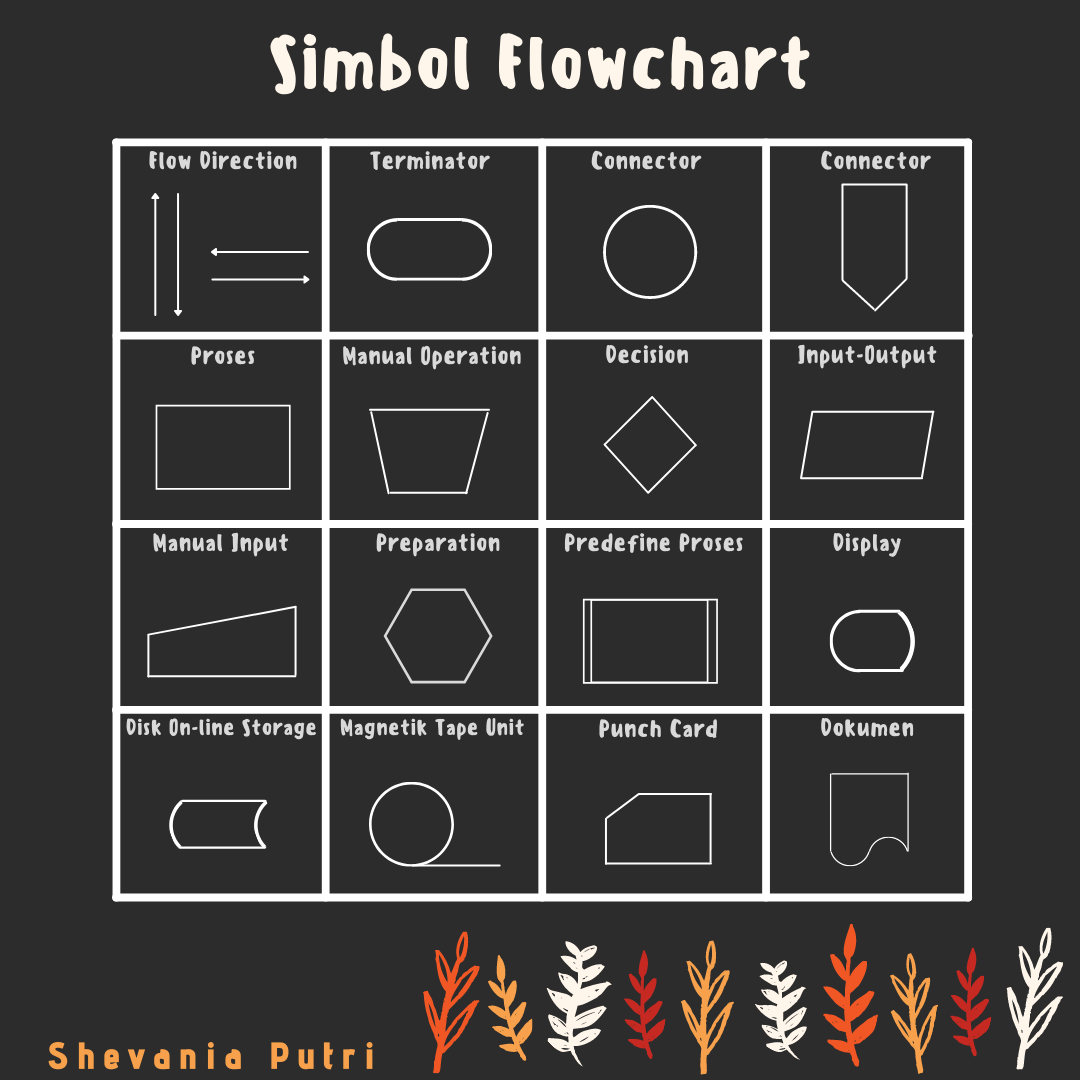

Fungsi Simbol Flowchart

Pengertian flowchart sudah, kemudian jenis – jenis dari flowchart juga sudah, kira – kira apalagi ya yang akan kita bahas. Ya, pastinya simbol yang sedari tadi sudah banyak disebut – sebut dalam penjelasan diatas dan tentunya simbol adalah partisipan utama dalam pembuatan flowchart sendiri.

Flow Direction Symbol (Simbol Arah Aliran)

Sesuai dengan artinya simbol ini digunakan untuk penghubung antara simbol satu dengan simbol lain. Simbol ini digambarkan dengan panah, sebagai contohnya ada dibawah.

Terminator Symbol (Simbol Terminator)

Simbol ini berbentuk oval yang berfungsi untuk memulai atau mengakhiri suatu program perencanaan atau kegiatan.

Connector Symbol (Simbol Konektor)

Dengan bentuk lingkaran, simbol ini untuk menyambungkan jika dalam proses tersebut terdapat pada lembar ataupun halaman yang sama. Dengan fungsi simbol untuk keluar masuk.

Connector Symbol (Simbol Konektor)

Dengan fungsi yang sama seperti diatas, simbol ini juga untuk keluar masuk. Namun jika pada simbol ini digunakan untuk menyambungkan jika dalam proses tersebut terdapat pada lembar ataupun halaman yang berbeda.

Processing Symbol (Simbol Proses)

Seperti pada namanya, simbol ini berfungsi untuk mengolah data dengan komputer sebagai pengolahnya. Simbol ini dilambangkan dengan persegi panjang.

Simbol Manual Operation

Simbol ini berfungsi untuk menunjukkan suatu olahan yang tidak menggunakan komputer sebagai pengolahnya. Simbol ini berbentuk seperti trapesium.

Simbol Decision

Simbol Decision digunakan untuk pemilihan proses yang sesuai dengan kondisi saat itu. Decision disimbolkan dengan bentuk seperti belah ketupat.

Simbol Input-Output

Simbol yang menyatakan sebuah proses antara input dan output tanpa tergantung oleh jenis alat yang digunakan. Simbol ini bergambar seperti jajar genjang.

Simbol Manual Input

Simbol untuk memasukkan data dengan cara manual pada keyboard.

Simbol Preparation

Simbol ini biasanya untuk penyimpanan, sebelumnya mempersiapkan tempat yang akan dibuat untuk pengolahan terdapat dalam storage. Simbol ini digambarkan dengan bentuk segi enam.

Simbol Predefine Proses

Digunakan untuk menyimbolkan sebuah pelaksanaan pada suatu bagian (sub dari program) ataupun prosedur

Simbol Display

Jika peralatan yang digunakan sebagai output adalah layar, plotter, printer, dan sebagainya, maka dapat disimbolkan menggunkanan simbol ini.

Simbol Disk and Online Storage

Sesuai dengan namanya, simbol ini digunakan jika pada inputnya dari disk atau yang disimpan disk.

Simbol Magnetik Tape Unit

Disimbolkan ketika input dan output berasal maupun akan disimpan di pita magnetik.

Simbol Punch Card

Simbol ini berfungsi menyatakan jika input dari kartu atau output akan ditulis dikartu.

Simbol Dokumen

Fungsi dari simbol ini adalah untuk nenyatakan bahwa input asalnya dari dokumen bentuk kertas ataupun output akan dicetak kertas.

Contoh Flowchart Sederhana

Setelah kita membahas dari pengertian, simbol – simbol yang ada, dan juga gambaran dari beberapa simbol, sepertinya akan kurang jika tidak ada contoh sederhana tentang Flowchart sendiri. Kira – kira seperti apa ya struktur pada flowchart.

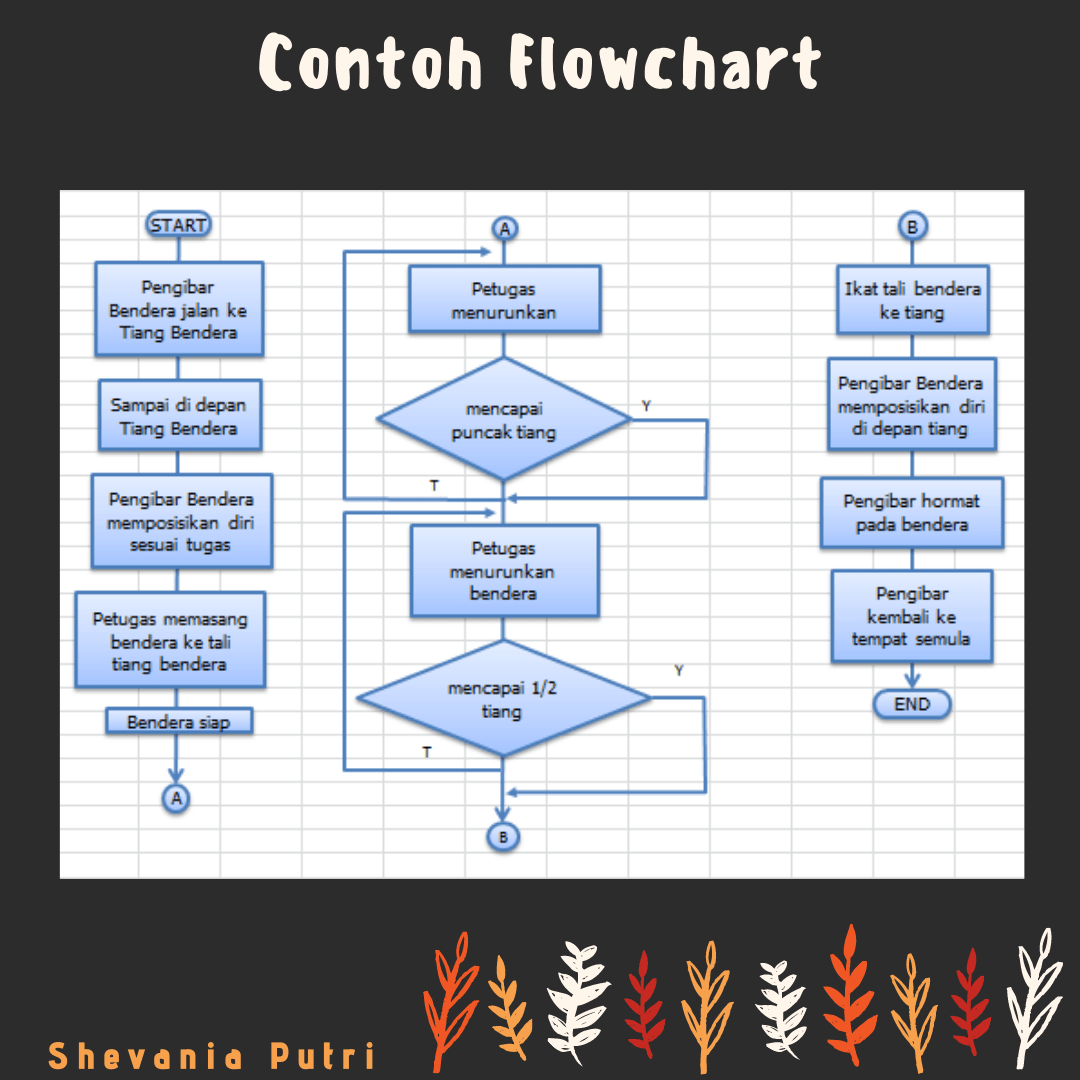

Sebagai contoh disini saya akan memberikan gambaran atau contoh tentang flowchart diatas yakni adalah saat pelaksaanaan upacara dengan pada pengibar bendera yang sedang bertugas, diatas juga dijelaskan secara urut apa yang akan dilakukan setelah tugas sebelumnya telah selesai. Dan juga ada beberapa simbol yang digunakan untuk menjelaskan atau untuk memberitahu kegunaannya. Semua simbol juga mempunyai fungsi yang berbeda pada gambar tersebut.

Jadi mungkin itu saja yang saya sampaikan dari materi flowchart diatas. Semoga bisa bermandaat dan bisa menambah ilmu atau wawasan kalian dalam materi ini ya. Mohon maaf jika mungkin juga penjelasan diatas kurang lengkap. Jadi, teman – teman juga bisa mencari referensi dan informasi terkait dari berbagai artikel lain pasti sangat banyak juga yang menjelaskan tentang ini. Terimakasih tetap semangat menjalani hari.
